产品介绍

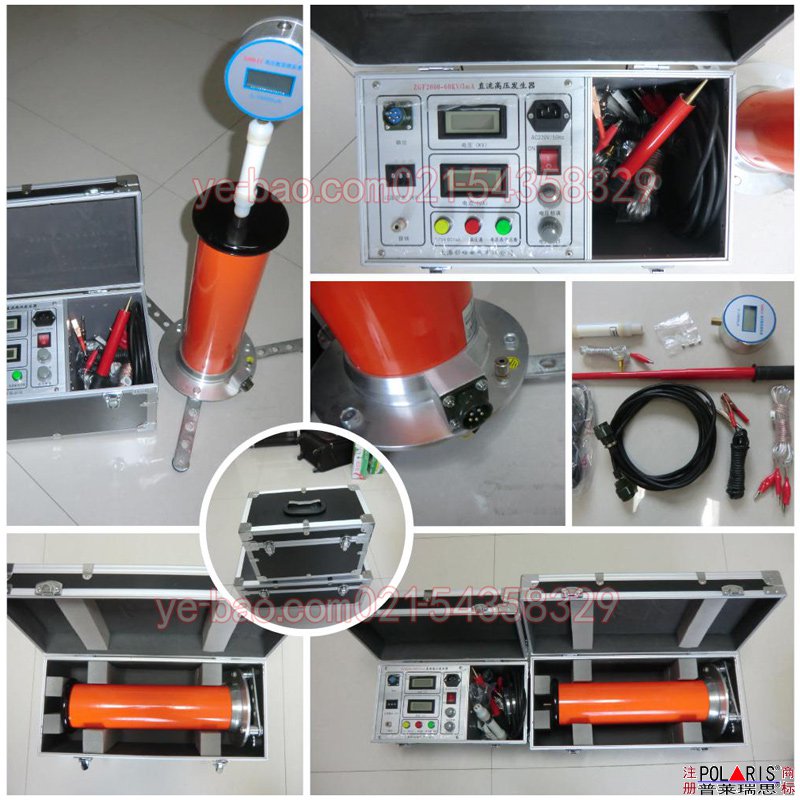

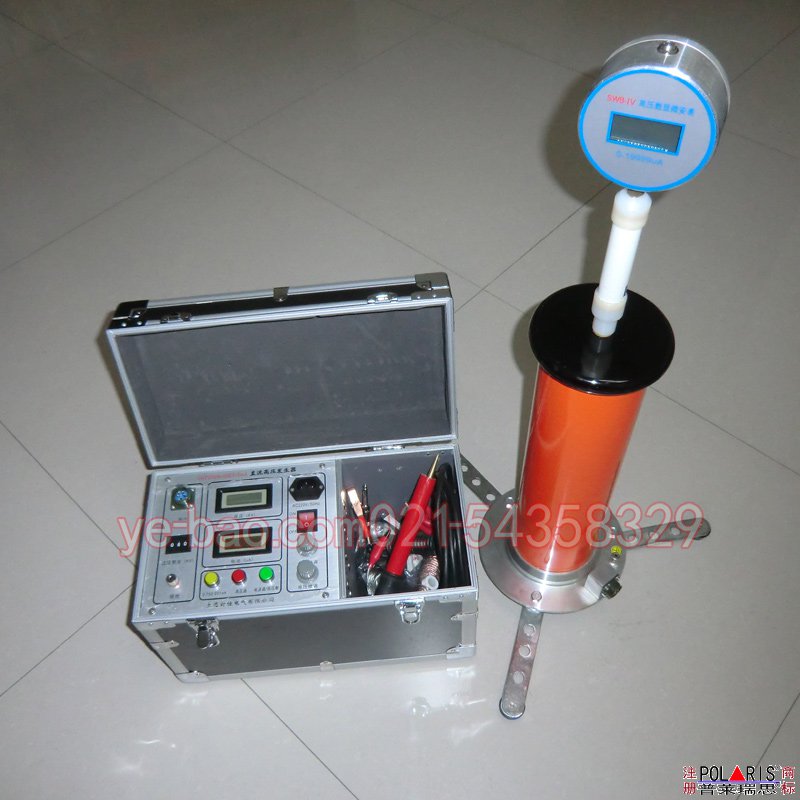

60kv/2mA直流高压发生器(直流耐压机直流高压发生器)
一、产品简介
ZGF2000系列高频直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
ZGF2000系列高频直流高压发生器采用高频倍压电路，率先应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF2000系列高频直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。展望未来，企业将继续积极开拓市场。以质量和信誉为生命，不断提高科技水平，研制出尖端的优质产品，以满足用户的需要，努力开拓，再铸新世纪的辉煌。
二、产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
三、主要技术性能
（1）测试电压：DC：0～60KV
（2）漏电流：DC：0～2mA
（3）时间测试：1min
（4）显示方式：数字显示
（5）击穿保护
/zgf60-fen(pt).jpg)
一、产品简介
ZGF2000系列高频直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
ZGF2000系列高频直流高压发生器采用高频倍压电路，率先应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF2000系列高频直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。展望未来，企业将继续积极开拓市场。以质量和信誉为生命，不断提高科技水平，研制出尖端的优质产品，以满足用户的需要，努力开拓，再铸新世纪的辉煌。
二、产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
三、主要技术性能
（1）测试电压：DC：0～60KV
（2）漏电流：DC：0～2mA
（3）时间测试：1min
（4）显示方式：数字显示
（5）击穿保护
（6）有1mA时75%直流电压
| 技术参数规格 | 包装箱 | 输出电压 | 输出电流 | 输出功率 | 机箱重量 | 倍压筒高度 | 倍压重量 | 价格 |
| 只 数 | (kV) | (mA) | (W) | (kg) | (mm) | (kg) | (元) | |
| 60KVA/2mA | 1 | 60 | 2 | 120 | 4.3 | Φ80×500 | 6.3 | 2700 |
| 60KVA/2mA | 2 | 60 | 2 | 120 | 4.3 | Φ80×500 | 6.3 | 4000 |
| 60KVA/5mA | 1 | 60 | 5 | 300 | 4.3 | Φ80×500 | 6.3 | 3000 |
| 60KVA/5mA | 2 | 60 | 5 | 300 | 4.3 | Φ80×500 | 6.3 | 4500 |
| 120KVA/2mA | 1 | 120 | 2 | 240 | 4.3 | Φ80×770 | 6.8 | 3700 |
| 120KVA/2mA | 2 | 120 | 2 | 240 | 4.3 | Φ80×770 | 6.8 | 4800 |
| 120KVA/5mA | 1 | 120 | 5 | 600 | 4.3 | Φ80×770 | 6.8 | 5200 |
| 120KVA/5mA | 2 | 120 | 5 | 600 | 4.3 | Φ80×770 | 6.8 | 5500 |
| 200KVA/2mA | 2 | 200 | 2 | 400 | 4.5 | Φ80×770 | 7.2 | 7000 |
| 200KVA/5mA | 2 | 200 | 5 | 1000 | 4.5 | Φ80×770 | 7.2 | 7500 |
| 300KVA/2mA | 2 | 300 | 2 | 4000 | 8.1 | Φ110×1350 | 12.6 | 13000 |
| 300KVA/3mA | 2 | 300 | 3 | 4000 | 8.1 | Φ110×1350 | 12.6 | 14000 |
高压极性：负电压极性,零电压启动,连续可调。
工作电源：AC 220V±10%;50Hz
电压测量误差：1.0%（满度）±1个字,最高分辨率0.1%kV
电流测量误差：1.0%（满度）±1个字,最高分辨率0.1%uA
过压整定误差：≤1.0%
0.75切换误差：≤0.5%
纹波系数：≤1.0%
电压稳定度：随机波动,电源电压变化±10%时≤0.5%
工作方式：间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度：-15℃～50℃
相对湿度：当温度为25℃时，不大于90%(无凝露)
海拔高度：2500米以下
注：600～800kV等电压等级的可以定做。
工作电源：AC 220V±10%;50Hz
电压测量误差：1.0%（满度）±1个字,最高分辨率0.1%kV
电流测量误差：1.0%（满度）±1个字,最高分辨率0.1%uA
过压整定误差：≤1.0%
0.75切换误差：≤0.5%
纹波系数：≤1.0%
电压稳定度：随机波动,电源电压变化±10%时≤0.5%
工作方式：间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度：-15℃～50℃
相对湿度：当温度为25℃时，不大于90%(无凝露)
海拔高度：2500米以下
注：600～800kV等电压等级的可以定做。
